平板共軛凸輪式分割器
PU50DS / PU60DS / PU65DS / PU80DS
PU100DS / PU125DS / PU150DS / PU175DS
PU225DS / PU250DS / PU320DS / PU400DS
內含二片固定在入力軸的板型凸輪以及隨凸輪傳動的滾子轉塔出力軸，此分割器有平行共軛凸輪的機構設計，藉由接合於入力軸上的二片板形凸輪轉動而傳動滾子轉塔旋轉而達成出力軸分度的功能，最適合供給節距較大的輸送帶傳動或用於停留時間較長的間歇分度。另有三片式重負荷型式，更適合一些快速且長節距的輸送，並且停留時間亦比二片式長。

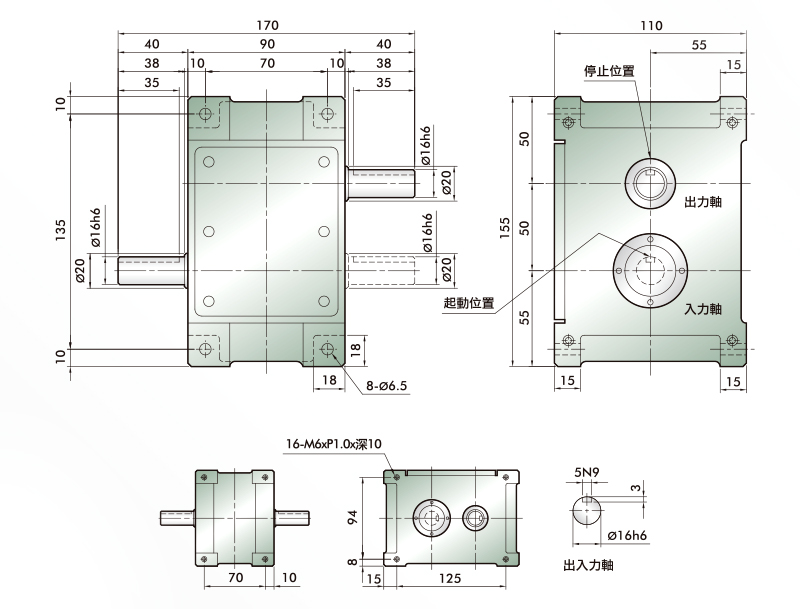

PU50DS
外型線圖
規格
| 項目 | 符號 | 單位 | 數值 |
|---|---|---|---|
| 出力軸容許徑向負荷 | P1 | kgf | 130 |
| 出力軸容許軸向負荷 | P2 | kgf | 100 |
| 出力軸容許力矩 | Ts | kgf-m | 參考力矩表 |
| 出力軸的旋轉剛性 | K1 | kgf-m/rad | 4.4 x 10 2 |
| 入力軸容許軸向應力 | P4 | kgf | 130 |
| 入力軸容許徑向負荷 | P5 | kgf | 100 |
| 入力軸容許扭力 | P6 | kgf-m | 6 |
| 入力軸的旋轉鋼性 | K2 | kgf-m2 | 4.4 x 102 |
| 1DWELL的分割精度 | sec. | ±72 | |
| 2DWELL的分割精度 | sec. | ±144 | |
| 重覆定位精度 | sec. | 72 | |
| 重量 | kg | 7 |
- 入力軸的GD2是在停留範圍內的數值。
- C1~C5數值是達到安全係數=2時的數值。
*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。

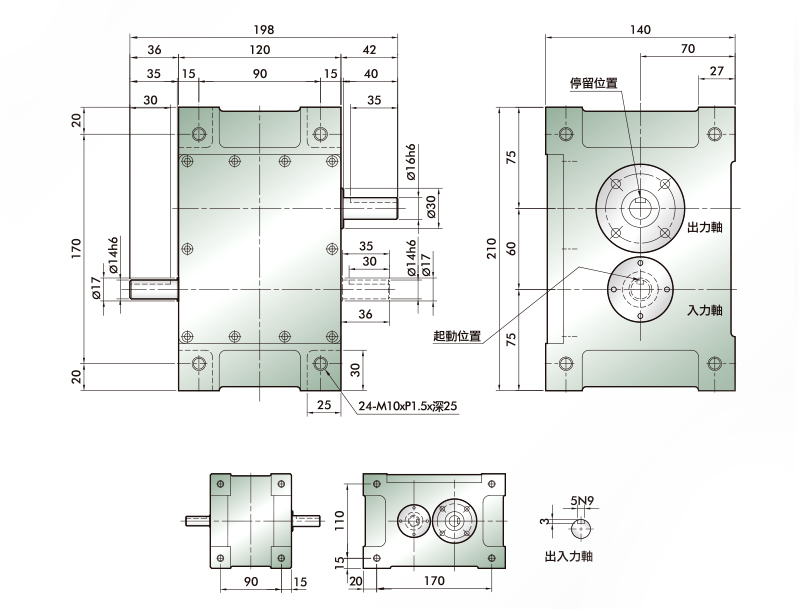

PU60DS
外型線圖
規格
| 項目 | 符號 | 單位 | 數值 |
|---|---|---|---|
| 出力軸容許徑向負荷 | P1 | kgf | 190 |
| 出力軸容許軸向負荷 | P2 | kgf | 130 |
| 出力軸容許力矩 | Ts | kgf-m | 參考力矩表 |
| 出力軸的旋轉剛性 | K1 | kgf-m/rad | 6.8 x 10 2 |
| 入力軸容許軸向應力 | P4 | kgf | 190 |
| 入力軸容許徑向負荷 | P5 | kgf | 130 |
| 入力軸容許扭力 | P6 | kgf-m | 8.5 |
| 入力軸的旋轉鋼性 | K2 | kgf-m2 | 6.8 x 102 |
| 1DWELL的分割精度 | sec. | ±60 | |
| 2DWELL的分割精度 | sec. | ±120 | |
| 重覆定位精度 | sec. | 60 | |
| 重量 | kg | 16 |
- 入力軸的GD2是在停留範圍內的數值。
- C1~C5數值是達到安全係數=2時的數值。
*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。
PU65DS

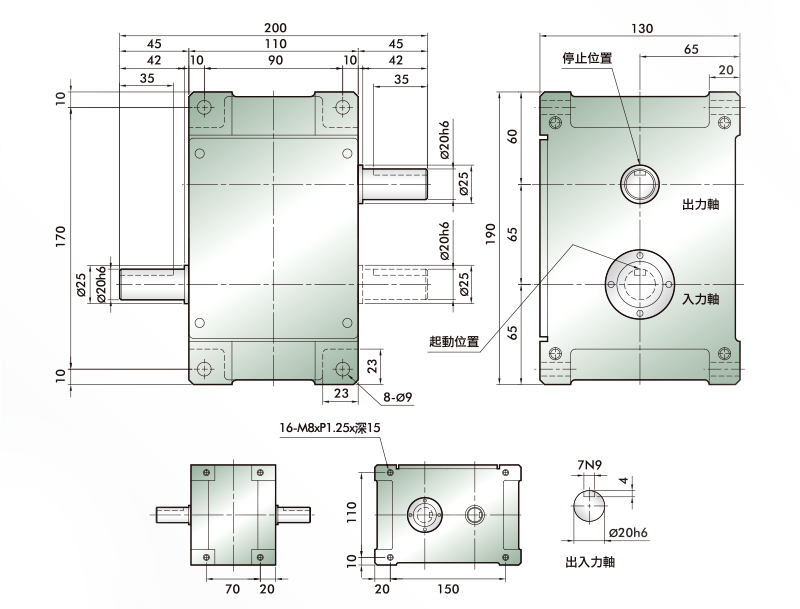

外型線圖
規格
| 項目 | 符號 | 單位 | 數值 |
|---|---|---|---|
| 出力軸容許徑向負荷 | P1 | kgf | 250 |
| 出力軸容許軸向負荷 | P2 | kgf | 160 |
| 出力軸容許力矩 | Ts | kgf-m | 參考力矩表 |
| 出力軸的旋轉剛性 | K1 | kgf-m/rad | 9.2 x 10 2 |
| 入力軸容許軸向應力 | P4 | kgf | 250 |
| 入力軸容許徑向負荷 | P5 | kgf | 160 |
| 入力軸容許扭力 | P6 | kgf-m | 11 |
| 入力軸的旋轉鋼性 | K2 | kgf-m2 | 9.2 x 102 |
| 1DWELL的分割精度 | sec. | ±60 | |
| 2DWELL的分割精度 | sec. | ±120 | |
| 重覆定位精度 | sec. | 60 | |
| 重量 | kg | 15 |
- 入力軸的GD2是在停留範圍內的數值。
- C1~C5數值是達到安全係數=2時的數值。
*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。

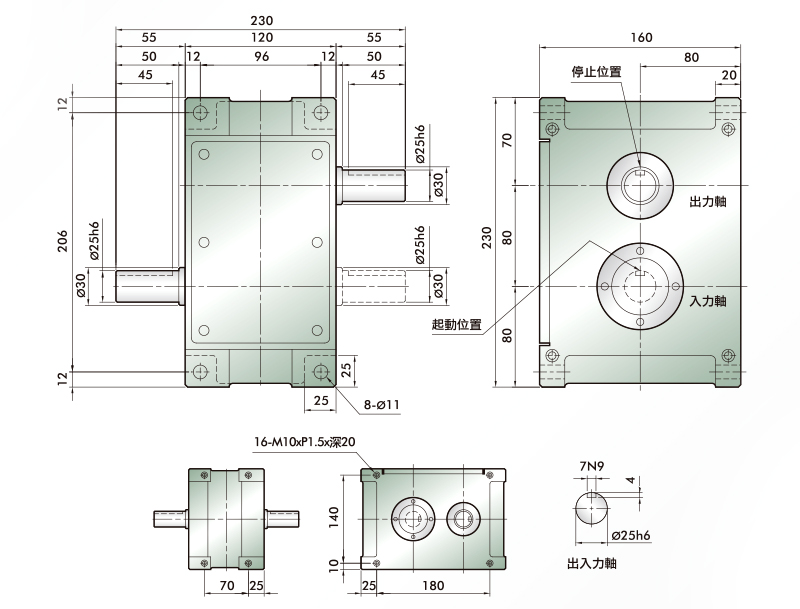

PU80DS
外型線圖
規格
| 項目 | 符號 | 單位 | 數值 |
|---|---|---|---|
| 出力軸容許徑向負荷 | P1 | kgf | 360 |
| 出力軸容許軸向負荷 | P2 | kgf | 250 |
| 出力軸容許力矩 | Ts | kgf-m | 參考力矩表 |
| 出力軸的旋轉剛性 | K1 | kgf-m/rad | 1.85 x 10 3 |
| 入力軸容許軸向應力 | P4 | kgf | 360 |
| 入力軸容許徑向負荷 | P5 | kgf | 250 |
| 入力軸容許扭力 | P6 | kgf-m | 8.5 |
| 入力軸的旋轉鋼性 | K2 | kgf-m2 | 1.85 x 103 |
| 1DWELL的分割精度 | sec. | ±60 | |
| 2DWELL的分割精度 | sec. | ±120 | |
| 重覆定位精度 | sec. | 60 | |
| 重量 | kg | 20 |
- 入力軸的GD2是在停留範圍內的數值。
- C1~C5數值是達到安全係數=2時的數值。
*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。
PU100DS

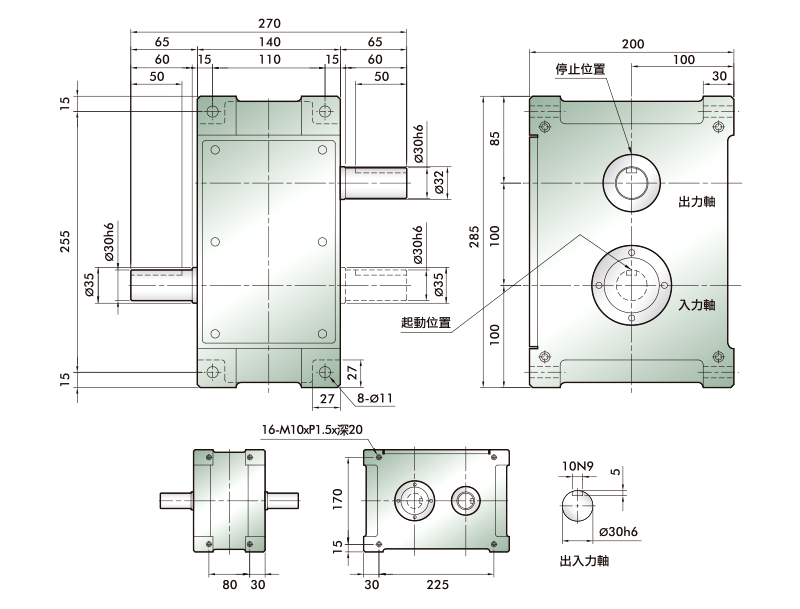

外型線圖
規格
| 項目 | 符號 | 單位 | 數值 |
|---|---|---|---|
| 出力軸容許徑向負荷 | P1 | kgf | 360 |
| 出力軸容許軸向負荷 | P2 | kgf | 250 |
| 出力軸容許力矩 | Ts | kgf-m | 參考力矩表 |
| 出力軸的旋轉剛性 | K1 | kgf-m/rad | 1.85 x 10 3 |
| 入力軸容許軸向應力 | P4 | kgf | 360 |
| 入力軸容許徑向負荷 | P5 | kgf | 250 |
| 入力軸容許扭力 | P6 | kgf-m | 8.5 |
| 入力軸的旋轉鋼性 | K2 | kgf-m2 | 1.85 x 103 |
| 1DWELL的分割精度 | sec. | ±60 | |
| 2DWELL的分割精度 | sec. | ±120 | |
| 重覆定位精度 | sec. | 60 | |
| 重量 | kg | 20 |
- 入力軸的GD2是在停留範圍內的數值。
- C1~C5數值是達到安全係數=2時的數值。
*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。

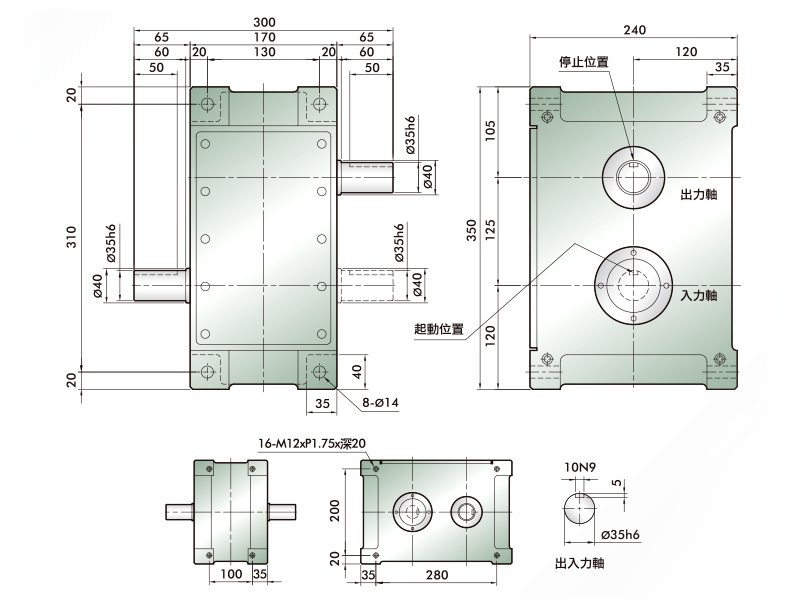

PU125DS
外型線圖
規格
| 項目 | 符號 | 單位 | 數值 |
|---|---|---|---|
| 出力軸容許徑向負荷 | P1 | kgf | 520 |
| 出力軸容許軸向負荷 | P2 | kgf | 630 |
| 出力軸容許力矩 | Ts | kgf-m | 參考力矩表 |
| 出力軸的旋轉剛性 | K1 | kgf-m/rad | 5.03 x 10 3 |
| 入力軸容許軸向應力 | P4 | kgf | 520 |
| 入力軸容許徑向負荷 | P5 | kgf | 630 |
| 入力軸容許扭力 | P6 | kgf-m | 65 |
| 入力軸的旋轉鋼性 | K2 | kgf-m2 | 5.03 x 103 |
| 1DWELL的分割精度 | sec. | ±60 | |
| 2DWELL的分割精度 | sec. | ±120 | |
| 重覆定位精度 | sec. | 60 | |
| 重量 | kg | 65 |
- 入力軸的GD2是在停留範圍內的數值。
- C1~C5數值是達到安全係數=2時的數值。
*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。

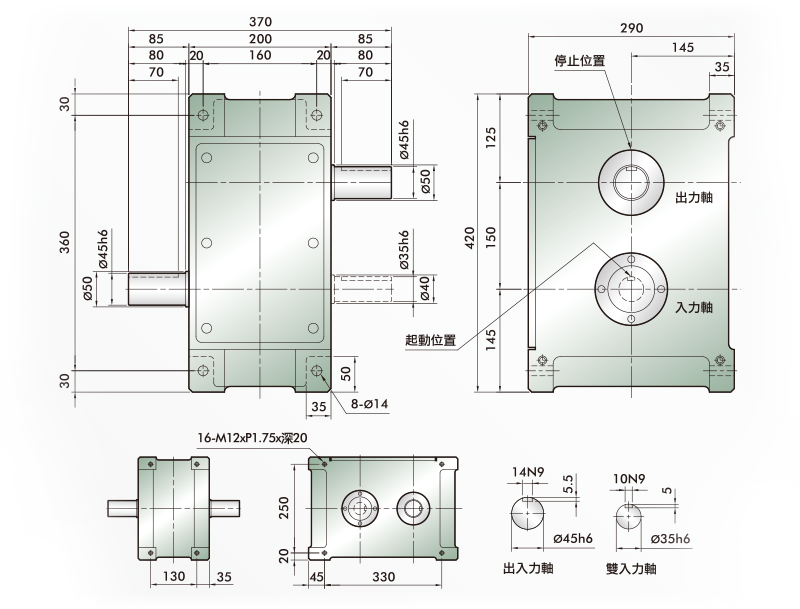

PU150DS
外型線圖
規格
| 項目 | 符號 | 單位 | 數值 |
|---|---|---|---|
| 出力軸容許徑向負荷 | P1 | kgf | 750 |
| 出力軸容許軸向負荷 | P2 | kgf | 860 |
| 出力軸容許力矩 | Ts | kgf-m | 參考力矩表 |
| 出力軸的旋轉剛性 | K1 | kgf-m/rad | 1.8 x 10 4 |
| 入力軸容許軸向應力 | P4 | kgf | 750 |
| 入力軸容許徑向負荷 | P5 | kgf | 880 |
| 入力軸容許扭力 | P6 | kgf-m | 135 |
| 入力軸的旋轉鋼性 | K2 | kgf-m2 | 1.8 x 104 |
| 1DWELL的分割精度 | sec. | ±60 | |
| 2DWELL的分割精度 | sec. | ±120 | |
| 重覆定位精度 | sec. | 60 | |
| 重量 | kg | 87 |
- 入力軸的GD2是在停留範圍內的數值。
- C1~C5數值是達到安全係數=2時的數值。
*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。

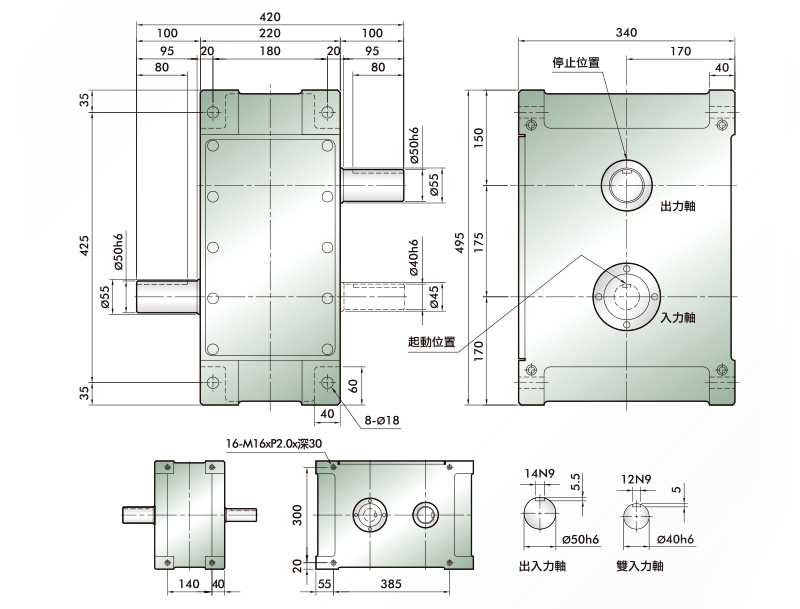

PU175DS
外型線圖
規格
| 項目 | 符號 | 單位 | 數值 |
|---|---|---|---|
| 出力軸容許徑向負荷 | P1 | kgf | 920 |
| 出力軸容許軸向負荷 | P2 | kgf | 1000 |
| 出力軸容許力矩 | Ts | kgf-m | 參考力矩表 |
| 出力軸的旋轉剛性 | K1 | kgf-m/rad | 1.68 x 10 4 |
| 入力軸容許軸向應力 | P4 | kgf | 920 |
| 入力軸容許徑向負荷 | P5 | kgf | 1000 |
| 入力軸容許扭力 | P6 | kgf-m | 185 |
| 入力軸的旋轉鋼性 | K2 | kgf-m2 | 1.68 x 104 |
| 1DWELL的分割精度 | sec. | ±60 | |
| 2DWELL的分割精度 | sec. | ±120 | |
| 重覆定位精度 | sec. | 60 | |
| 重量 | kg | 127 |
- 入力軸的GD2是在停留範圍內的數值。
- C1~C5數值是達到安全係數=2時的數值。
*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。

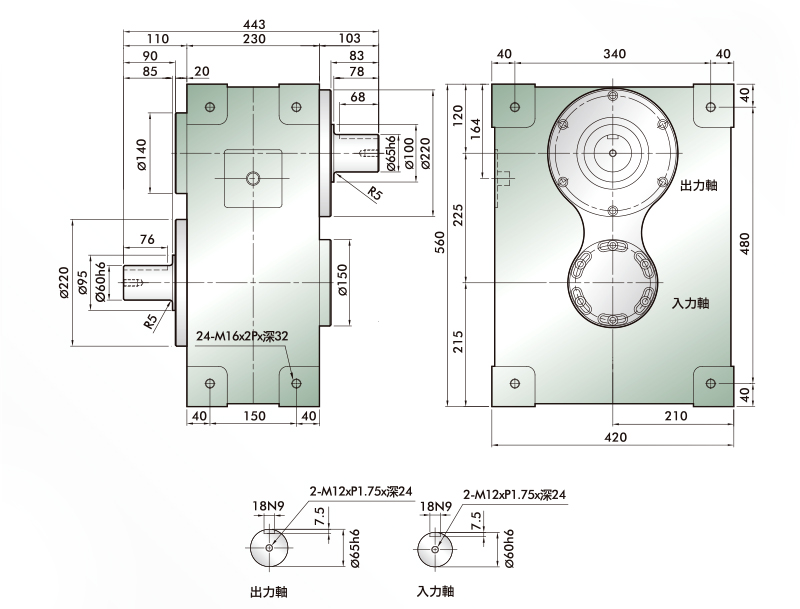

PU225DS
外型線圖
規格
| 項目 | 符號 | 單位 | 數值 |
|---|---|---|---|
| 出力軸容許徑向負荷 | P1 | kgf | 1435 |
| 出力軸容許軸向負荷 | P2 | kgf | 1470 |
| 出力軸容許力矩 | Ts | kgf-m | 參考力矩表 |
| 出力軸的旋轉剛性 | K1 | kgf-m/rad | 4.31 x 10 4 |
| 入力軸容許軸向應力 | P4 | kgf | 1435 |
| 入力軸容許徑向負荷 | P5 | kgf | 2150 |
| 入力軸容許扭力 | P6 | kgf-m | 410 |
| 入力軸的旋轉鋼性 | K2 | kgf-m2 | 4.31 x 104 |
| 1DWELL的分割精度 | sec. | ±60 | |
| 2DWELL的分割精度 | sec. | ±120 | |
| 重覆定位精度 | sec. | 60 | |
| 重量 | kg | 220 |
- 入力軸的GD2是在停留範圍內的數值。
- C1~C5數值是達到安全係數=2時的數值。
*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。
PU250DS

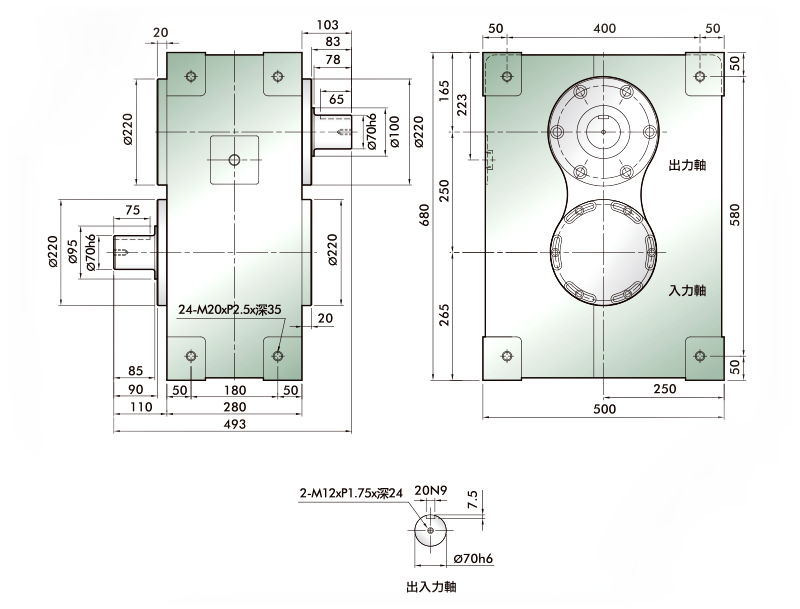

外型線圖
規格
| 項目 | 符號 | 單位 | 數值 |
|---|---|---|---|
| 出力軸容許徑向負荷 | P1 | kgf | 1550 |
| 出力軸容許軸向負荷 | P2 | kgf | 1560 |
| 出力軸容許力矩 | Ts | kgf-m | 參考力矩表 |
| 出力軸的旋轉剛性 | K1 | kgf-m/rad | 5.37 x 10 4 |
| 入力軸容許軸向應力 | P4 | kgf | 1550 |
| 入力軸容許徑向負荷 | P5 | kgf | 2400 |
| 入力軸容許扭力 | P6 | kgf-m | 500 |
| 入力軸的旋轉鋼性 | K2 | kgf-m2 | 5.37 x 10-4 |
| 1DWELL的分割精度 | sec. | ±60 | |
| 2DWELL的分割精度 | sec. | ±120 | |
| 重覆定位精度 | sec. | 60 | |
| 重量 | kg | 388 |
- 入力軸的GD2是在停留範圍內的數值。
- C1~C5數值是達到安全係數=2時的數值。
*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。

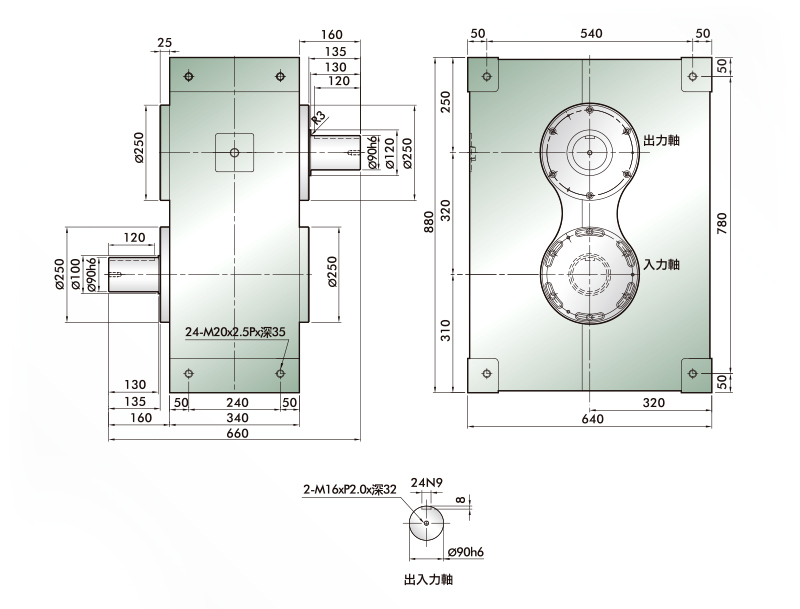

PU320DS
外型線圖
規格
| 項目 | 符號 | 單位 | 數值 |
|---|---|---|---|
| 出力軸容許徑向負荷 | P1 | kgf | 1720 |
| 出力軸容許軸向負荷 | P2 | kgf | 1775 |
| 出力軸容許力矩 | Ts | kgf-m | 參考力矩表 |
| 出力軸的旋轉剛性 | K1 | kgf-m/rad | 5.82 x 10 4 |
| 入力軸容許軸向應力 | P4 | kgf | 1690 |
| 入力軸容許徑向負荷 | P5 | kgf | 2670 |
| 入力軸容許扭力 | P6 | kgf-m | 580 |
| 入力軸的旋轉鋼性 | K2 | kgf-m2 | 5.82 x 104 |
| 1DWELL的分割精度 | sec. | ±60 | |
| 2DWELL的分割精度 | sec. | ±120 | |
| 重覆定位精度 | sec. | 60 | |
| 重量 | kg | 750 |
- 入力軸的GD2是在停留範圍內的數值。
- C1~C5數值是達到安全係數=2時的數值。
*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。
PU400DS

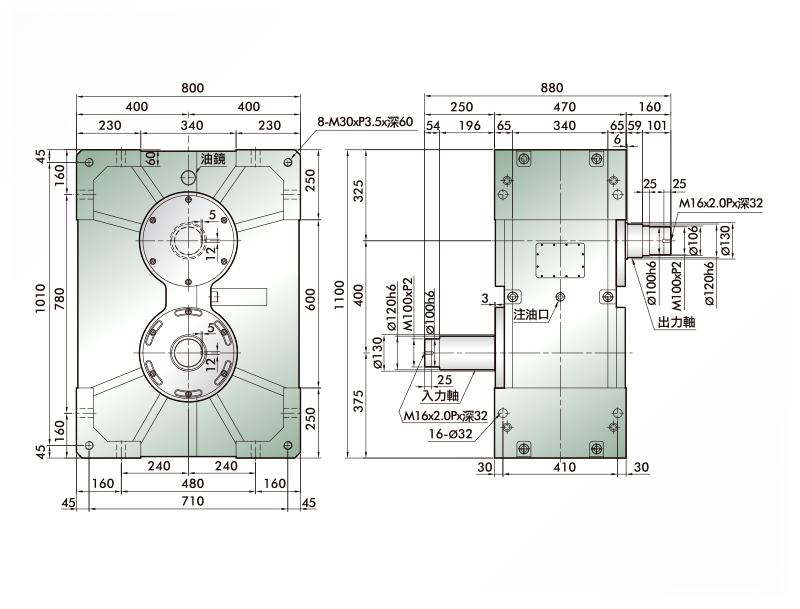

外型線圖
規格
| 項目 | 符號 | 單位 | 數值 |
|---|---|---|---|
| 出力軸容許徑向負荷 | P1 | kgf | 2968 |
| 出力軸容許軸向負荷 | P2 | kgf | 3398 |
| 出力軸容許力矩 | Ts | kgf-m | 參考力矩表 |
| 出力軸的旋轉剛性 | K1 | kgf-m/rad | 6.35 x 10 4 |
| 入力軸容許軸向應力 | P4 | kgf | 2968 |
| 入力軸容許徑向負荷 | P5 | kgf | 6698 |
| 入力軸容許扭力 | P6 | kgf-m | 692 |
| 入力軸的旋轉鋼性 | K2 | kgf-m2 | 6.85 x 104 |
| 1DWELL的分割精度 | sec. | ±60 | |
| 2DWELL的分割精度 | sec. | ±120 | |
| 重覆定位精度 | sec. | 60 | |
| 重量 | kg | 1000 |
- 入力軸的GD2是在停留範圍內的數值。
- C1~C5數值是達到安全係數=2時的數值。
*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。
