平台桌面型分割器
80DT / 110DT / 140DT / 180DT / 210DT / 250DT /350DT / 438DT
此系列機種之尺寸設計特性與凸緣型功能相似，於驅動運轉上可承受超大軸向負載及垂直徑向壓力，在輸出端有一凸起固定盤面及大孔徑空心軸，可搭配設置動態、靜態自動化周邊設備，可將動力源之電、油、氣等管路置於空心孔內，此系列機種廣泛應用於重負載、直結自動化設備之各類機構及產業機械等，作同步自動化間歇驅動。
80DT

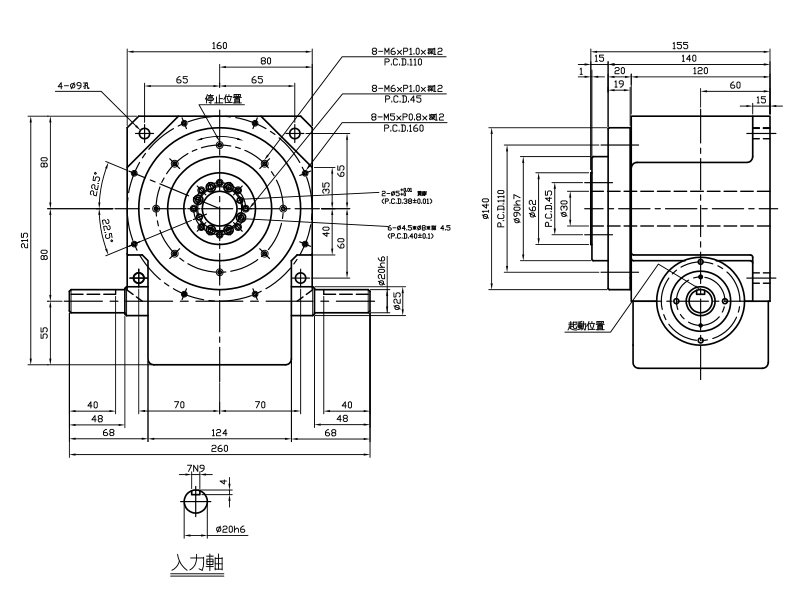

外型線圖
規格
| 項目 | 符號 | 單位 | 數值 |
|---|---|---|---|
| 出力軸容許徑向負荷 | C1 | kgf | 520 |
| 出力軸容許軸向負荷 | C2 | kgf | 220 |
| 出力軸容許力矩 | Ts | kgf-m | 參考力矩表 |
| 入力軸容許徑向負荷 | C3 | kgf | 220 |
| 入力軸最大彎曲力矩 | C4 | kgf | 160 |
| 入力軸最大扭矩 | C5 | kgf-m | 9.5 |
| 入力軸的GD2 (註1) | C6 | kgf-m2 | 0.03 |
| 定位分割精度 | sec. | ±30 | |
| 重量 | kg | 20 |
- 入力軸的GD2是在停留範圍內的數值。
- C1~C5數值是達到安全係數=2時的數值。
*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。
110DT

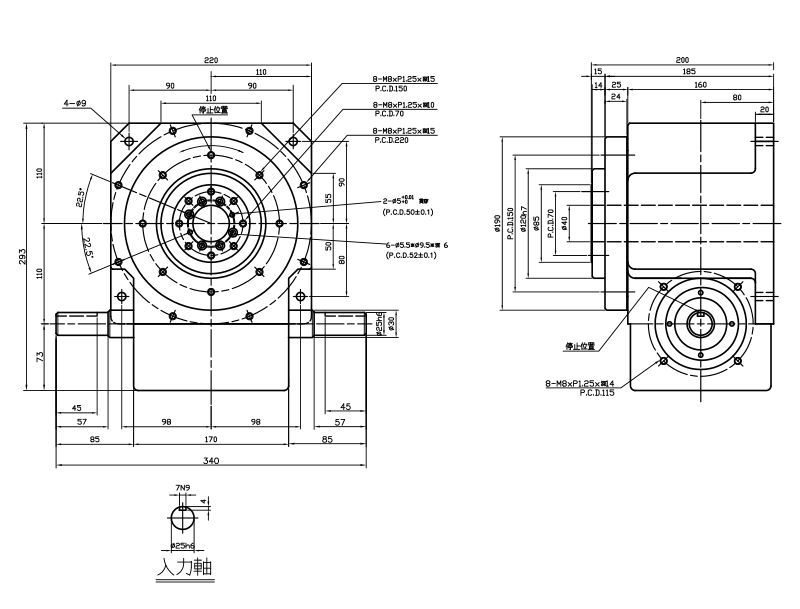

外型線圖
規格
| 項目 | 符號 | 單位 | 數值 |
|---|---|---|---|
| 出力軸容許徑向負荷 | C1 | kgf | 860 |
| 出力軸容許軸向負荷 | C2 | kgf | 420 |
| 出力軸容許力矩 | Ts | kgf-m | 參考力矩表 |
| 入力軸容許徑向負荷 | C3 | kgf | 300 |
| 入力軸最大彎曲力矩 | C4 | kgf | 250 |
| 入力軸最大扭矩 | C5 | kgf-m | 25 |
| 入力軸的GD2 (註1) | C6 | kgf-m2 | 0.01 |
| 定位分割精度 | sec. | ±30 | |
| 重量 | kg | 50 |
- 入力軸的GD2是在停留範圍內的數值。
- C1~C5數值是達到安全係數=2時的數值。
*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。
140DT

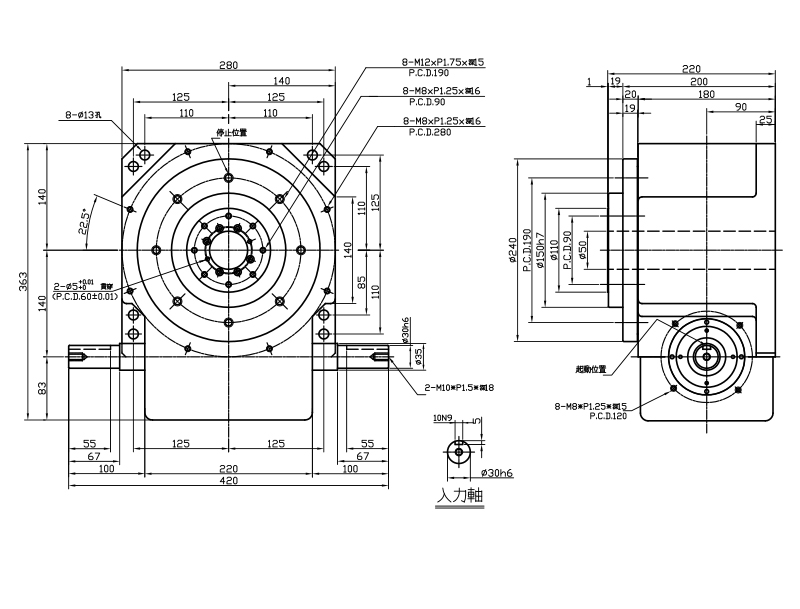

外型線圖
規格
| 項目 | 符號 | 單位 | 數值 |
|---|---|---|---|
| 出力軸容許徑向負荷 | C1 | kgf | 1050 |
| 出力軸容許軸向負荷 | C2 | kgf | 720 |
| 出力軸容許力矩 | Ts | kgf-m | 參考力矩表 |
| 入力軸容許徑向負荷 | C3 | kgf | 500 |
| 入力軸最大彎曲力矩 | C4 | kgf | 350 |
| 入力軸最大扭矩 | C5 | kgf-m | 53 |
| 入力軸的GD2 (註1) | C6 | kgf-m2 | 0.07 |
| 定位分割精度 | sec. | ±30 | |
| 重量 | kg | 85 |
- 入力軸的GD2是在停留範圍內的數值。
- C1~C5數值是達到安全係數=2時的數值。
*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。
180DT
外型線圖
規格
| 項目 | 符號 | 單位 | 數值 |
|---|---|---|---|
| 出力軸容許徑向負荷 | C1 | kgf | 1500 |
| 出力軸容許軸向負荷 | C2 | kgf | 1100 |
| 出力軸容許力矩 | Ts | kgf-m | 參考力矩表 |
| 入力軸容許徑向負荷 | C3 | kgf | 1200 |
| 入力軸最大彎曲力矩 | C4 | kgf | 960 |
| 入力軸最大扭矩 | C5 | kgf-m | 220 |
| 入力軸的GD2 (註1) | C6 | kgf-m2 | 0.23 |
| 定位分割精度 | sec. | ±30 | |
| 重量 | kg | 190 |
- 入力軸的GD2是在停留範圍內的數值。
- C1~C5數值是達到安全係數=2時的數值。
*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。
210DT

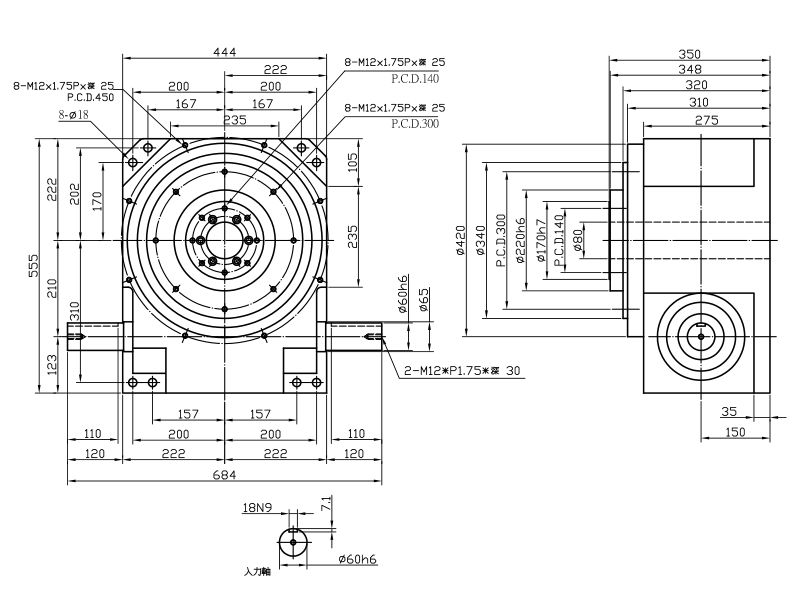

外型線圖
規格
| 項目 | 符號 | 單位 | 數值 |
|---|---|---|---|
| 出力軸容許徑向負荷 | C1 | kgf | 1950 |
| 出力軸容許軸向負荷 | C2 | kgf | 1520 |
| 出力軸容許力矩 | Ts | kgf-m | 參考力矩表 |
| 入力軸容許徑向負荷 | C3 | kgf | 1570 |
| 入力軸最大彎曲力矩 | C4 | kgf | 1130 |
| 入力軸最大扭矩 | C5 | kgf-m | 460 |
| 入力軸的GD2 (註1) | C6 | kgf-m2 | 0.62 |
| 定位分割精度 | sec. | ±30 | |
| 重量 | kg | 450 |
- 入力軸的GD2是在停留範圍內的數值。
- C1~C5數值是達到安全係數=2時的數值。
*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。
250DT

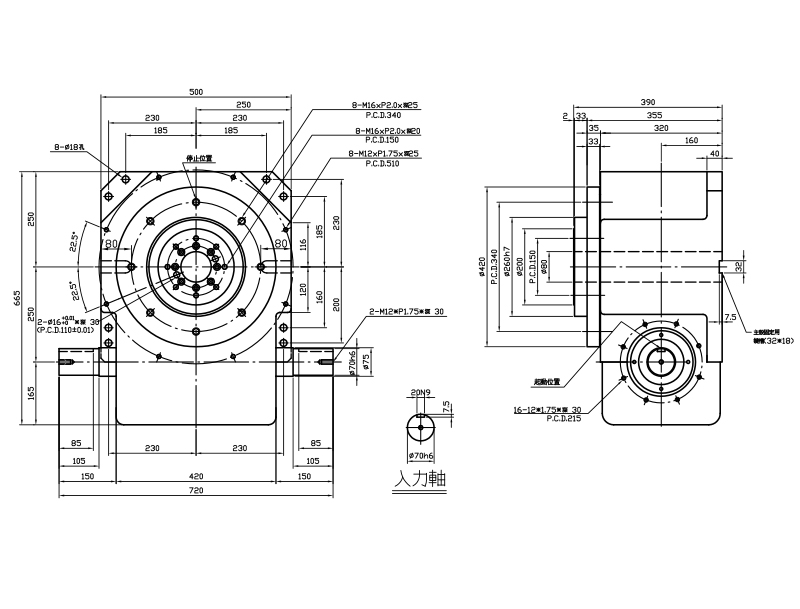

外型線圖
規格
| 項目 | 符號 | 單位 | 數值 |
|---|---|---|---|
| 出力軸容許徑向負荷 | C1 | kgf | 2500 |
| 出力軸容許軸向負荷 | C2 | kgf | 1800 |
| 出力軸容許力矩 | Ts | kgf-m | 參考力矩表 |
| 入力軸容許徑向負荷 | C3 | kgf | 1900 |
| 入力軸最大彎曲力矩 | C4 | kgf | 2250 |
| 入力軸最大扭矩 | C5 | kgf-m | 670 |
| 入力軸的GD2 (註1) | C6 | kgf-m2 | 0.86 |
| 定位分割精度 | sec. | ±30 | |
| 重量 | kg | 500 |
- 入力軸的GD2是在停留範圍內的數值。
- C1~C5數值是達到安全係數=2時的數值。
*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。
350DT

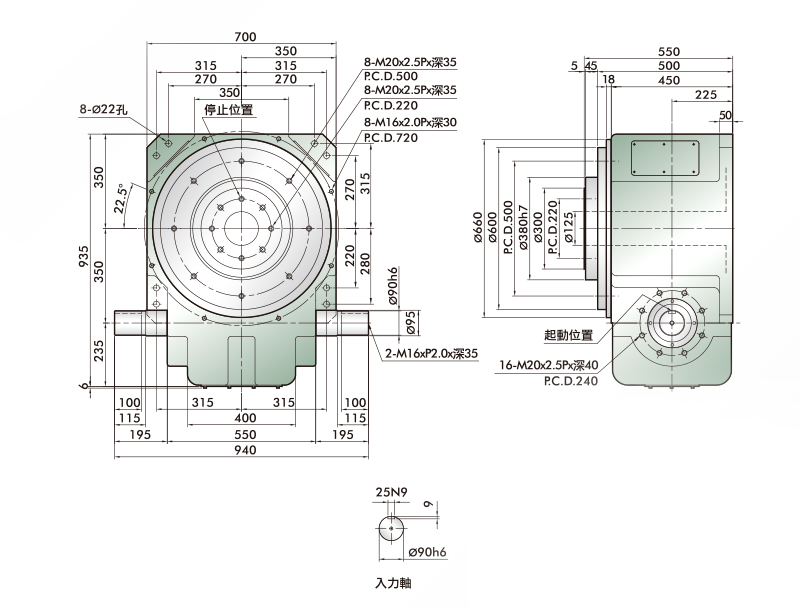

外型線圖
規格
| 項目 | 符號 | 單位 | 數值 |
|---|---|---|---|
| 出力軸容許徑向負荷 | C1 | kgf | 4500 |
| 出力軸容許軸向負荷 | C2 | kgf | 3300 |
| 出力軸容許力矩 | Ts | kgf-m | 參考力矩表 |
| 入力軸容許徑向負荷 | C3 | kgf | 2800 |
| 入力軸最大彎曲力矩 | C4 | kgf | 3800 |
| 入力軸最大扭矩 | C5 | kgf-m | 1000 |
| 入力軸的GD2 (註1) | C6 | kgf-m2 | 2.7 |
| 定位分割精度 | sec. | ±20 | |
| 重量 | kg | 1200 |
- 入力軸的GD2是在停留範圍內的數值。
- C1~C5數值是達到安全係數=2時的數值。
*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。
438DT

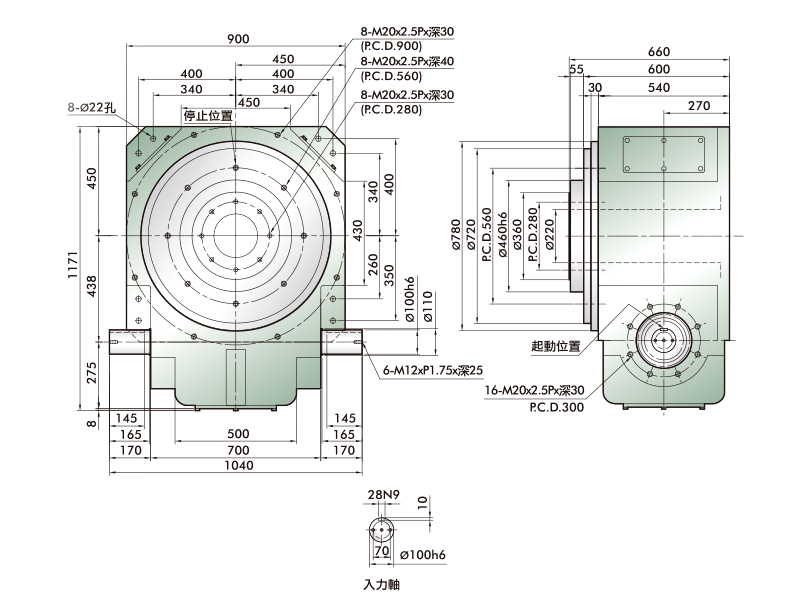

外型線圖
規格
| 項目 | 符號 | 單位 | 數值 |
|---|---|---|---|
| 出力軸容許徑向負荷 | C1 | kgf | 6500 |
| 出力軸容許軸向負荷 | C2 | kgf | 4600 |
| 出力軸容許力矩 | Ts | kgf-m | 參考力矩表 |
| 入力軸容許徑向負荷 | C3 | kgf | 3300 |
| 入力軸最大彎曲力矩 | C4 | kgf | 4500 |
| 入力軸最大扭矩 | C5 | kgf-m | 1300 |
| 入力軸的GD2 (註1) | C6 | kgf-m2 | 10.27 |
| 定位分割精度 | sec. | ±20 | |
| 重量 | kg | 2240 |
- 入力軸的GD2是在停留範圍內的數值。
- C1~C5數值是達到安全係數=2時的數值。
*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。
